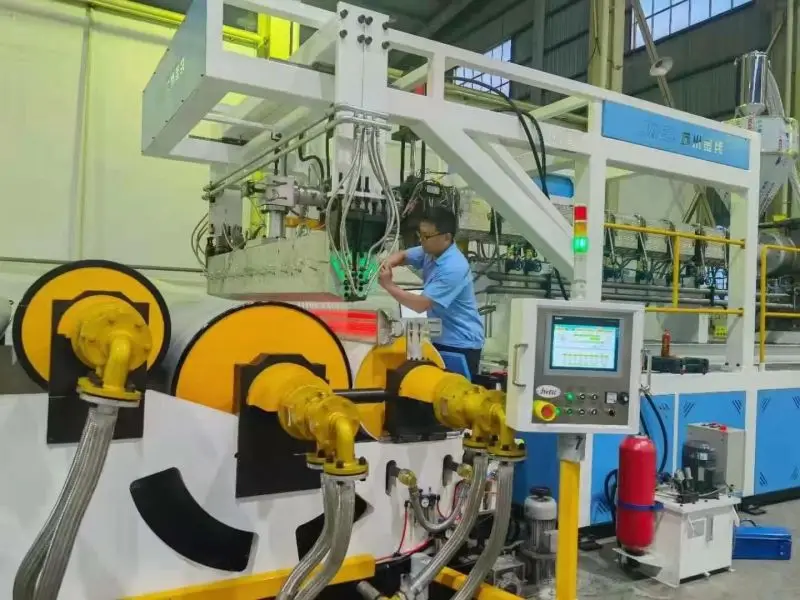

Лінія экструзіі плёнкі EVA
2022-08-27
Вытворчая лінія плёнкі EVA
Табліца спецыфікацый
| 真空上料装置 Вакуумны пагрузчык | ||||
| 2.1 | 真空吸料机 Машына для вакуумнай падачы | 450kg / г | ||
| 2.2 | 不锈钢料斗 Бункер з нержавеючай сталі | 150kg / г | ||
| JWS120/35 单螺杆挤出机Аднашнекавы экструдар | ДЖЭВЕЛ | |||
| 3.1 | 型号 Мадэль | JWS120/35 | ||
| 3.2 | 设计转速 Праектная хуткасць | 40r / мін | ||
| 3.3 | 使用材质 Выкарыстоўвайце матэрыял | 38CrMoAlA | ||
| 3.4 | 螺杆硬度 Цвёрдасць шруб | ≥HV850 | ||
| 3.5 | 机筒硬度 Цвёрдасць цыліндру машыны | ≥HV940 | ||
| 3.6 | 长径比 L/D | 35 | ||
| 3.7 | 螺杆直径 Дыяметр шрубы | 120mm | ||
| 3.8 | 机筒加热圈 Бочачны награвальнік | 陶瓷加热 Керамічны абагравальнік | ||
| 3.9 | 加热分区 Ацяпляльная перагародка | 7 раён/ зоны 60 кВт | ||
| 3.10 | 机筒冷却系统 Сістэма астуджэння ствала | |||
| 3.11 | 齿轮箱 Скрынка перадач | 国产优质 Зроблена ў Кітаі | ||
| 3.12 | 主电机 Галоўны рухавік | 交流电机 рухавік пераменнага току | Тэлефон Siemens Beide | |
| 3.13 | 驱动功率 Рухаючая сіла | 132kw | ||
| 3.14 | 调速方式 Рэжым рэгулявання хуткасці | 交流变频器 Інвертар | АББ | |
| 液压换网器 Гідраўлічны сітападобны абменнік | Вытворца арыгінальнага абсталявання JWELL | |||
| 4.1 | 类型 Тып | 板式换网器 Сітавы абменнік пласціністага тыпу | ||
| 4.2 | 加热方式 Спосаб нагрэву | 内置式不锈钢加热棒加热 Убудаваны награвальны стрыжань з нержавеючай сталі | ||
| 4.3 | 换网驱动 Net Changer | 液压驱动 Гідраўліка | ||
| 4.4 | 冷却方式 Спосаб астуджэння | 水冷 Вадзяное астуджэнне | ||
| 熔体计量泵 Плаўны помпа | Мааг | |||
| 5.1 | 规格 Мадэль | 176cc | ||
| 5.2 | 驱动功率 Магутнасць | 11kw | ||
| 5.3 | 变频控制 Рэжым кіравання | 交流变频控制 Інвертар частоты пераменнага току | ||
| 5.4 | 压力传感器 Датчык ціску | 泵前采用意大利杰弗伦/德国格拉芙，其他两个采用国产优质品牌 | ||
| GEFRAN-Італія/Graeff - Германія, уваход у помпу для расплаву; | ||||
| 5.5 | 冷却方式 Спосаб астуджэння | 水冷 Вадзяное астуджэнне | ||
| 模具 T-Die | ||||
| 6.1 | 模具品牌 T-Die | ДЖЭВЕЛ | ||
| 6.2 | Тып 结构 | T型模具/тып Т | ||
| 6.3 | 模具宽度 Шырыня Т-образнай формы | 1400mm | ||
| 6.4 | 制品宽度 Шырыня прадукту Т | 1150mm | ||
| 流延成型机 Ліцейная ўстаноўка | ||||
| 7.1 | 辊筒有效宽度 Даўжыня роліка | 1500mm | ||
| 7.2 | 辊直径1# Дыяметр роліка 1# | Φ450mm 硅胶辊Сіліконавы ролік Φ450 мм | ||
| 7.3 | 辊直径2# Дыяметр роліка 2# | Φ450mm 花纹辊Φ450 мм ролік для ўзору | ||
| 7.4 | 辊直径3# Дыяметр роліка 3# | Φ450mm 冷却辊Ахаладжальны ролік Φ450 мм | ||
| 7.5 | 辊直径4/5# Дыяметр роліка 4/5# | Φ260mm 冷却辊Ахаладжальны ролік Φ260 мм | ||
| 7.6 | 温差控制 Кантроль розніцы тэмператур | ≤1 ° C | ||
| 7.7 | 辊面粗糙度 Шурпатасць паверхні | Ra≤0.025 мкм | ||
| 7.8 | 表面硬度 Цвёрдасць паверхні роліка | ≥HRC58-62 | ||
| 7.9 | 镀铬厚度 Храмаванне | ≥0.1mm | ||
| 7.10 | 三辊间隙调整方式 Рэгуляванне зазору паміж ролікамі | 采用液压升降，手动涡轮蜗杆调距 Гідраўлічныя і шрубавыя | ||
| 7.11 | 变频控制 Рэжым кіравання | АББ | ||
| 7.12 | 形式 Форма | 平辊结构 Плоская рулонная структура | ||
| 7.13 | 照明 Святло | індыкатар | ||
| 7.14 | 胶辊冷却方式 Метад астуджэння з гумовым ролікам | 零度以下冷冻水 Вада з тэмпературай ніжэй за нуль | ||
| 7.15 | 供水要求 Патрабаванні да водазабеспячэння | 独立水路进出带阀门 Незалежны водны шлях Уваход і выхад з клапанам | ||
| 辊温控制器 Ролікавы рэгулятар тэмпературы | Вытворца арыгінальнага абсталявання JWELL | |||
| 8.1 | 冷却介质 Астуджальная асяроддзе | 软化水 Змякчаная вада | ||
| 8.2 | 控制方式 Спосаб кантролю | 独立循环 Незалежны цыкл | ||
| 测厚仪 Толщиномер | ||||
| 9.1 | 测厚仪品牌 Марка толщиномера | Вытворца арыгінальнага абсталявання JWELL | ||
| 9.2 | 形式 Форма | X лінія стральбы | ||
| 9.3 | 测量有效宽度 Вымярэнне эфектыўнай шырыні | 1500mm | ||
| 冷却托架 Астуджальны кранштэйн | ||||
| 10.1 | 冷却托辊 Астуджальны ролік | Φ100x1500 мм | ||
| 10.2 | 辊面材质 Матэрыял паверхні рулона | 铝辊氧化处理 抛光 Алюмініевыя ролікі, акісленыя, паліраваныя. | ||
| 10.3 | 安装方式 Спосаб усталёўкі | 带独立移动支架可与三辊一起移动 З незалежнай мабільнай падстаўкай | ||
| 切边及分切装置 Прылада для абрэзкі краёў | ||||
| 11.1 | 采用滚刀切割 Рэзка пліты | |||
| 11.2 | 切边刀 Фрэза | HRC50-55 | ||
| 11.3 | 主动刀槽辊 Актыўны шчылінны ролік | Φ60×1500mm硬化处理 загартаваны | ||
| 静电消除器Static Eliminator | Вытворца арыгінальнага абсталявання JWELL | |||
| 12.1 | 形式 Форма | 双面 Двухбаковы | ||
| 12.2 | 型号 Мадэль | AP-AB1103 | ||
| 12.3 | 双头高压电源 Высокавольтны блок харчавання з падвойнай галоўкай | AP-AY2502 | ||
| 牵引机 Выцягванне | ||||
| 13.1 | 规格 Мадэль | Ф200×1500 мм | ||
| 13.2 | 形式 Форма | 2 组式групы | ||
| 13.3 | 钢棍数量 Колькасць сталёвых стрыжняў | 每组牵引一根钢棍 Пацягніце сталёвы стрыжань для кожнай групы | ||
| 13.4 | 压辊 Прыціскной ролік | 丁腈橡胶，配套第一组牵引 Нітрылавая гума, з першым наборам цягі | ||
| 13.5 | 控制 Кантроль | АББ | ||
| 13.6 | 边料收卷机 Краёвая намотка | |||
| 13.7 | 收卷驱动 Абмоткавы прывад | 力矩电机 Крутоўны рухавік | ||
| 13.8 | 边料收卷直径 Дыяметр кантавой абмоткі | ≤500mm | ||
| 摩擦中心收卷机Намотчык цэнтра трэння | ||||
| 14.1 | 收卷形式 Тып | 摩擦中心收卷机 Намотка цэнтра трэння | ||
| 14.2 | 摩擦辊直径 Дыяметр фрыкцыйнага роліка | 450mm × 1500mm | ||
| 14.3 | 驱动方式 Шлях кіроўцы | Электрычнае абслугоўванне/Серварухавік | ||
| 14.4 | 切断方式 Адрэзаць | 自动或手动 Аўтаматычны або ручной | ||
| 14.5 | 控制 Кантроль | 自动定长计数 Аўтаматычны падлік фіксаванай даўжыні | ||
| 14.6 | 上卷方式 Метад згортвання | 手动上卷 Ручная намотка | ||
| 14.7 | 卷芯规格 Пнеўматычны вал | 内芯3英寸 3 цалі | ||
| 14.8 | 最大收卷直径 Дыяметр намоткі | ≤600mm | ||
| JWS65边料挤出机Экструдар бакавога матэрыялу JWS65 | ДЖЭВЕЛ | |||
| 15.1 | JWS65边料挤出机 Экструдар бакавога матэрыялу JWS65 | |||
| 15.2 | 边料牵引输送装置 Прылада для выцягвання і транспарціроўкі краявога матэрыялу | |||
| 全套电气控制系统-Электрычная сістэма кіравання | ||||
| 16.1 | 电气控制柜 Электрычная шафа кіравання | 立柜 Гардэроб | ||
| 16.2 | 控制系统 Сістэма кіравання | Тэлефон Siemens | ||
| 16.3 | 人机操作界面 Інтэрфейс чалавек-машына | Тэлефон Siemens | ||
| 16.4 | 主机变频器 Галоўны інвертар | АББ | ||
| 16.5 | 接触器 Кантакты | 西门子Siemens/施耐德Schneider | ||
| 16.6 | 继电器 Эстафета | 日本和泉/施耐德Ізумі Японія / Шнайдэр | ||
| 16.7 | 低压断路器 Выключальнік нізкага напружання | 施耐德/Шнайдэр | ||
| 16.8 | 空气开关 Паветраны выключальнік | 正泰/Чынт | ||
Ужыванне плёнкі EVA
Пасля ламінавання лістоў EVA, лісты з этыленвінілацэтату адыгрываюць важную ролю ў прадухіленні пранікнення вільгаці і бруду ў сонечныя панэлі. Таксама з дапамогай EVA сонечныя элементы «плаваюць» паміж шклом і заднім пластом, дапамагаючы змякчаць удары і вібрацыі і, такім чынам, абараняючы сонечныя элементы і іх схемы. [caption id="attachment_1386" align="aligncenter" width="500"]
Слой з ЭВА і ТПТ[/подпіс]
Якасная плёнка EVA вядомая сваёй выдатнай трываласцю, нават у складаных умовах надвор'я, такіх як высокая тэмпература і высокая вільготнасць.
Пры пэўных абставінах плёнка EVA будзе мець выдатнае счапленне з сонечным шклом (не са стандартным шклом, сонечнае шкло мае шурпатую паверхню). Таксама EVA вельмі добра счапляецца з заднім пластом.
ЭВА вядомы сваёй выдатнай празрыстасцю. Гэта азначае, што аптычная прапускальнасць прымальная і не блакуе занадта шмат сонечнага святла, якое спрабуе дасягнуць сонечных элементаў. У наш час некалькі вытворцаў у Азіі выкарыстоўваюць... празрыстая падкладка, у выніку чаго паміж ячэйкамі ёсць празрыстасць. Гэты тып модуля вядомы як паўпразрысты.
